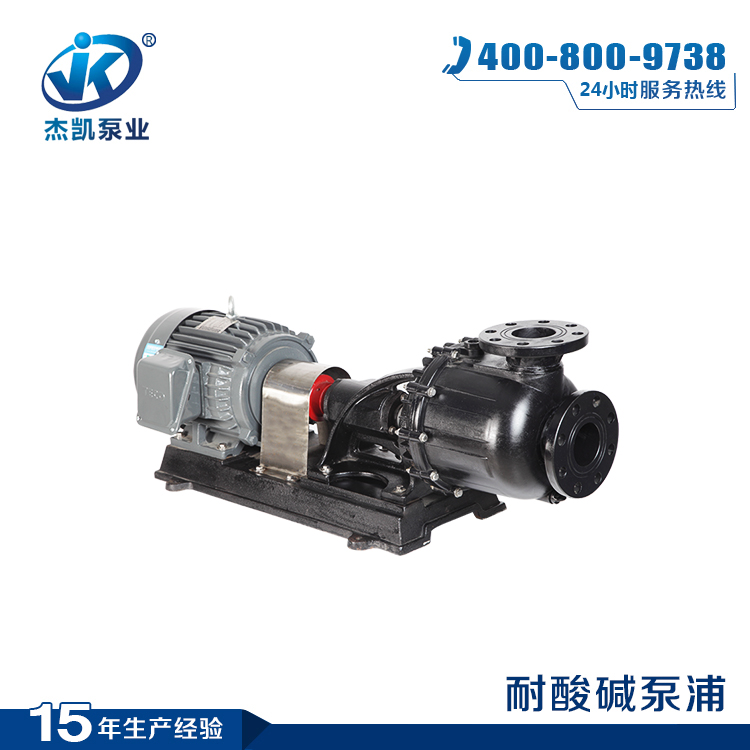

【连轴自吸泵】的工作原理是:泵启动前先在泵壳内灌满水（或泵壳内自身存有水）.启动后叶轮高速旋转使叶轮槽道

中的水流向涡壳,这时入口形成 真空,使进水逆止门打开,吸入管内的空气进入泵内,并经叶轮槽道到达外缘.自吸泵属

自吸式离心泵,它具有结构紧凑,操作方便,运行平稳,维护容易,效率高,寿命长,并有较强的自吸能力等优点.管路不需

安装底阀,工作前只需保证泵体内储有定量引液即可.不同液体可采用不同材质自吸泵.

   连轴自吸泵向旋转方向流动.然后与右回水孔流来的水汇合,顺着蜗壳流动.由于液体在蜗壳内不断冲击叶栅,不断被

叶轮击碎,就同空气强烈搅拌混合,生成气水混合物,并不断地流动致使气水不能分离.混合物在蜗壳出口被隔舌剥离,沿

短管进入分离室.在分离室内空气被分离出来,由出口管排掉而水仍经左右回水孔流向叶轮外缘,并与吸入管空气相混

合.如此反复循环,逐渐将吸入管路中的空气排尽,使水进入 连轴自吸泵内,完成自吸过程.

【连轴自吸泵】的特点:

1.排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞.

2.节能:采用优秀水力模型,效率比一般自吸泵高3～5%.

3.自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短.对于普通离心泵,若吸入液面在叶轮之下,起动时应预先

灌水,很不方便.为在泵内存水,吸入管进口需装底阀,泵工作时,底阀造成很大的水力损失.

【连轴自吸泵】就是在起动前不需灌水,借助于本身的装置特性就能够达到进口管路排气灌水的效果.自吸泵按作用原

理分为以下几类:

1.气液混合式（包括内混式和外混式）;

2.水环轮式;

3.射流式（包括液体射流和气体射流）. 气水混合式自吸泵的工作过程:由于自吸泵泵体的特殊结构,泵停转后,泵体内

存有一定量的水,泵再次启动后由于叶轮旋转作用,吸入管路的空气和水充分混合,并被排到气水分离室,气水分离室上

部的气体溢出,下部的水返回叶轮,重新和吸入管路的剩余空气混合,直到把泵及吸入管内的气体全部排出,完成自吸.

自吸式无堵塞排污泵适用于化工,石油,制药,采矿,造纸,纤维,浆料,纺织,食品,电厂及市政排污工程,公共设施排污,

河塘养殖等行业.
