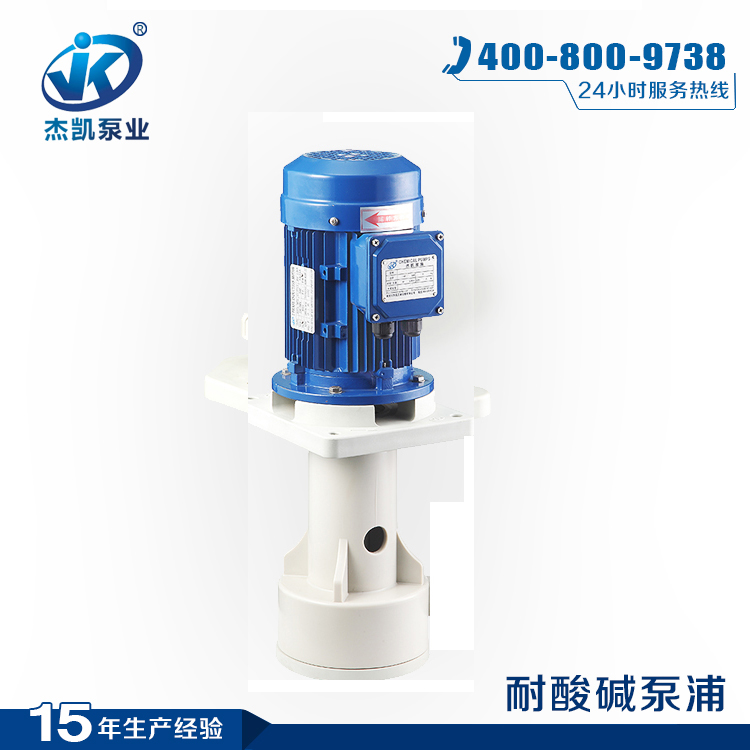

【立式离心泵】结构  本泵系单级单吸立式离心泵，流体沿泵轴的轴线成70°方向流出，主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等。蜗壳、泵座、电机座、叶轮螺母是生铁铸造，耐磨性，耐腐蚀性较好，加工工艺方便。

【立式离心泵】施工、安装要点:

水泵基础高出地面的高度应便于水泵安装，且不应小于0.1m。水泵运输到指定位置后，进行设备吊运安装，准确就位于已经做好的设备基础上，然后穿上地脚螺栓并带螺帽，底座底下放置垫铁，以水平尺初步找平，地脚螺栓内灌混凝土。

水泵的隔振及防噪：在水泵进出水管上宜安装可曲挠橡胶接头或波纹管金属接头；管道支架宜采用弹性吊架、弹性托架；为创造良好的隔振效果，基础隔振、管道隔振和支架隔振三者必须配齐，其中隔振垫（减震器）的面积、层数、个数、型号和可曲挠接头的型号、数量必须按照计算结果选用及安装。

【立式单级离心泵】轴的拆开办法：    要把立式单级离心泵泵轴拆开下来，有必要先将轴组(包括泵轴、滚动轴承及其防松设备)从泵体中拆开下来。

为此，须按下面的程序来进行：

1、拆下泵轴后端的大螺帽，用扒轮器将立式单级离心泵的半联轴器拉下来，而且用通芯螺丝刀或錾子将平键冲下来；

2、撤消防松垫片的锁紧设备，用锁紧扳手拆开滚动轴承的圆形螺母，并取下防松垫片；

3、用手将叶轮端的叶轮螺母拧紧在轴上，并用手锤敲击螺母，

使轴向后端退出泵体；

 4、用扒轮器或压力机将滚动轴承从泵轴上拆开下来。    有时滚动轴承的内环与泵轴配合时，由于过盈量太大，出现难以拆开的情况。

工作条件：

订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时过流部分和联接部分采用铸钢材料。
