氟塑料磁力泵零部件组成

分享到:
来源:东莞市杰凯工业设备有限公司更新时间:2022-05-10阅读:844次

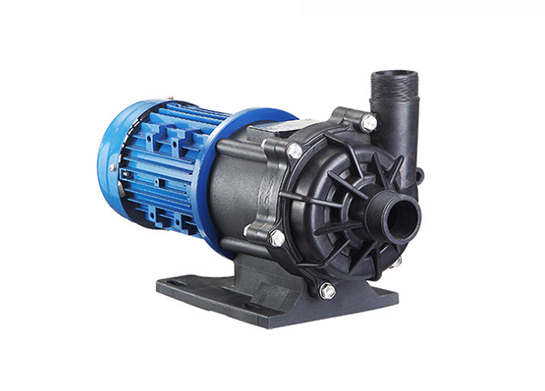

氟塑料磁力泵零部件组成

   氟塑料磁力泵是输送强酸强碱常用的化工氟塑料磁力泵内部组成部分有哪些零件,都起到哪些作用呢?
1.转子部分:分为泵轴上安装的转动零件和驱动轴上安装的转动零件。磁力泵泵轴是承载叶轮和内转子及传递扭矩的重要零件。泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。



2.内、外转子:内、外转子配套使用,共同形成磁力泵的磁传动部件。
3.隔离套:隔离套是能实现磁力泵无泄漏重要零件。
由于泵轴与介质接触,因此材料要求是耐腐蚀性,加工精度高,强度高或通过热处理方法增加材料的强度。
4.连接部分:由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。滑动轴承、轴套和止推盘:是泵转子系零件的支撑和定位零件。
5.壳体部分:由泵体、泵盖等组成,它承受泵的全部工作压力;泵体叶轮水力形式符合API685标准,是磁力泵水力性能的主要表征零部件,其功能是强迫液体旋转,从而将原动机的机械能转换成液体能量。
6.传动部分:泵与原动机采用膜片式加长联轴器部件连接,检修时,只需将联轴器中间膜片卸下,即可进行磁力泵的检修。
