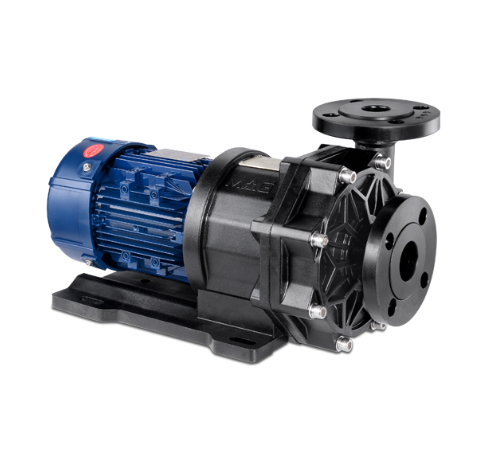

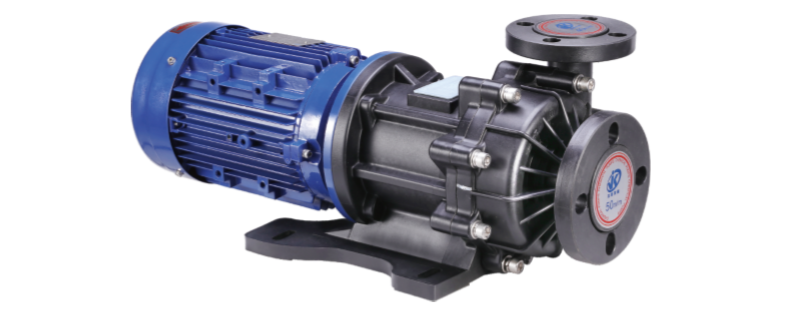

磁力泵的结构及组成磁力泵的各部件：磁力泵由泵头、磁力传动器以及电动机三个部分组成，而磁力传动器又由外磁缸，内磁缸及不导磁的隔离套组成。磁力泵的结构都差不多。主要看谁的磁块的磁性能保持多久。

一.耐酸碱磁力泵的部件介绍：

1.壳体部分：由泵体、泵盖等组成，它承受泵的全部工作压力;泵体叶轮水力形式符合API685标准，是磁力泵水力性能的主要表征零部件，其功能是强迫液体旋转，从而将原动机的机械能转换成液体能量。

2.转子部分：分为泵轴上安装的转动零件和驱动轴上安装的转动零件。泵轴是承载叶轮和内转子及传递扭矩的重要零件。泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。

3.连接部分：由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。滑动轴承、轴套和止推盘：是泵转子系零件的支撑和定位零件。

4.传动部分：耐酸碱磁力泵与原动机采用膜片式加长联轴器部件连接，检修时只需将联轴器中间膜片卸下，即可进行磁力泵的检修。

5.内、外转子：内、外转子配套使用，共同形成磁力泵的磁传动部件。

6.隔离套：隔离套是能彻底实现磁力泵完全无泄漏这一有点的唯一零件。由于泵轴与介质接触，因此材料要求是耐腐蚀性，加工精度高，强度高或通过热处理方法增加材料的强度。磁力泵的磁性联轴器和泵体结合为一体，所以结构紧凑，维修方便、安全节能。泵的磁性联轴器可以对传动电机起到超载保护的作用。

二.磁力泵缺点分析

耐腐蚀泵的优点就是无泄漏，从而彻底解决了“跑、冒、滴、漏”问题。但是相应的磁力泵缺点有：

1.找正要求高

2.磁力泵的隔离套制作材料要求较高。

3.不允许磁力泵无料空运转

4.入口物料不干净的情况下，容易磨损内磁缸及隔离套

5.使用范围限制：磁力泵对泵的工作环境中的使用环境温度、电机温度、大工作压力以及介质密度和颗粒要求等。
